MSA12X 有源可调阵列扬声器

供电 - 精确 - 模块化

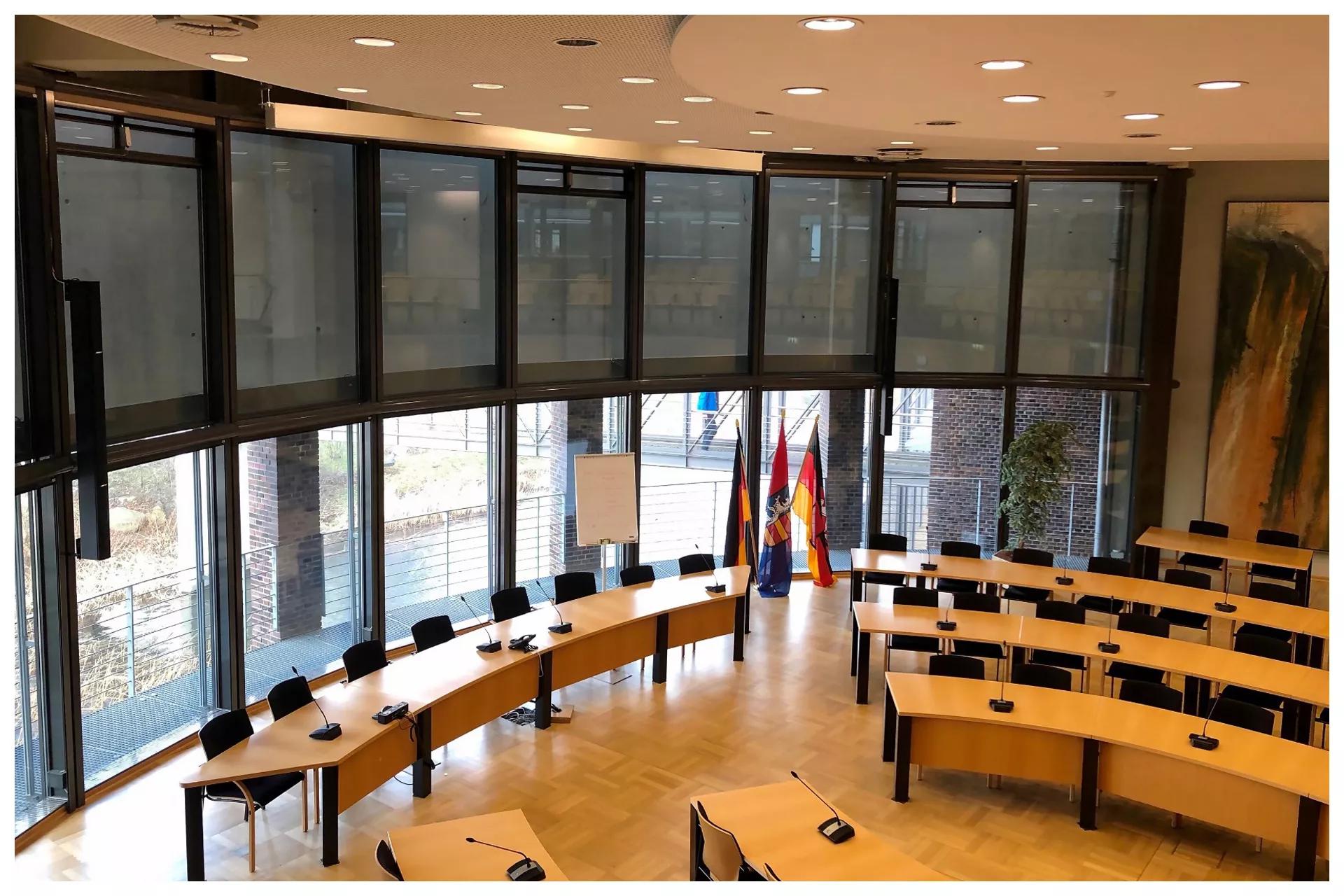

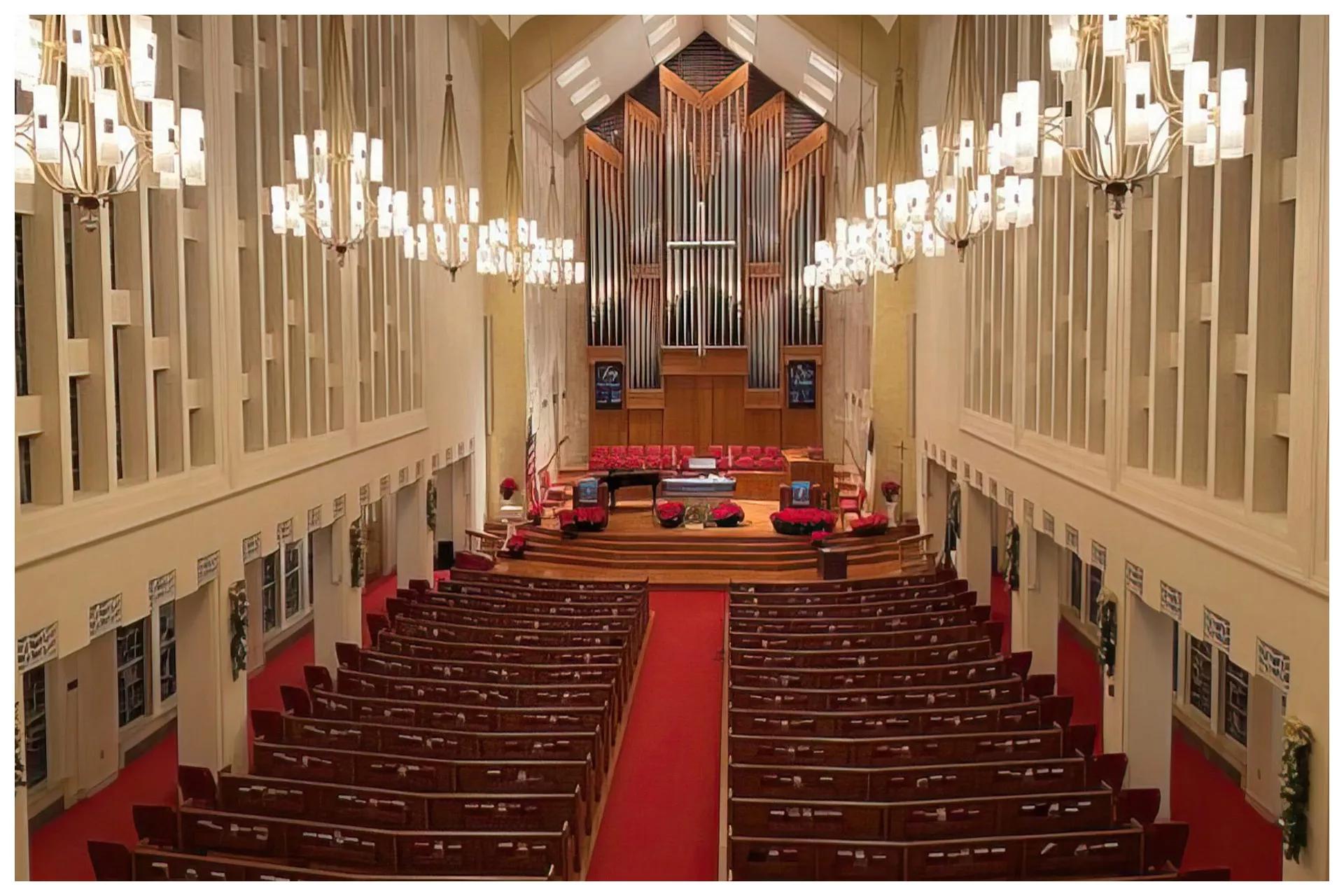

无论您是在会议厅、宗教场所、餐厅还是博物馆,高品质的音响系统都是必不可少的。由于这些场所的建筑设计并非针对音响系统,因此必须注意它们所面临的声学挑战。要应对和克服这些挑战,首先要选择正确的扬声器,使其能够在这些不同的环境中真正发挥出色。

这些环境要求扬声器解决方案具备以下功能

精确的听众覆盖

准确地将声音传递到预定听众的位置,同时最大限度地减少不需要声音的区域的声音扩散。即使在不理想的位置,也能保持最佳的前后声音分布。

人声与音乐平衡

在提供出色的人声清晰度的同时,还能放大和丰富音乐音源。

美观而低调

与周围环境融为一体,最大限度地降低可见性。

安装简便,价格合理

提供直接的设置,以减少人力,并在可承受的价格范围内提供具有成本效益的功能,以实现最佳性能。

了解采用 Bose Professional MSA12X 的解决方案

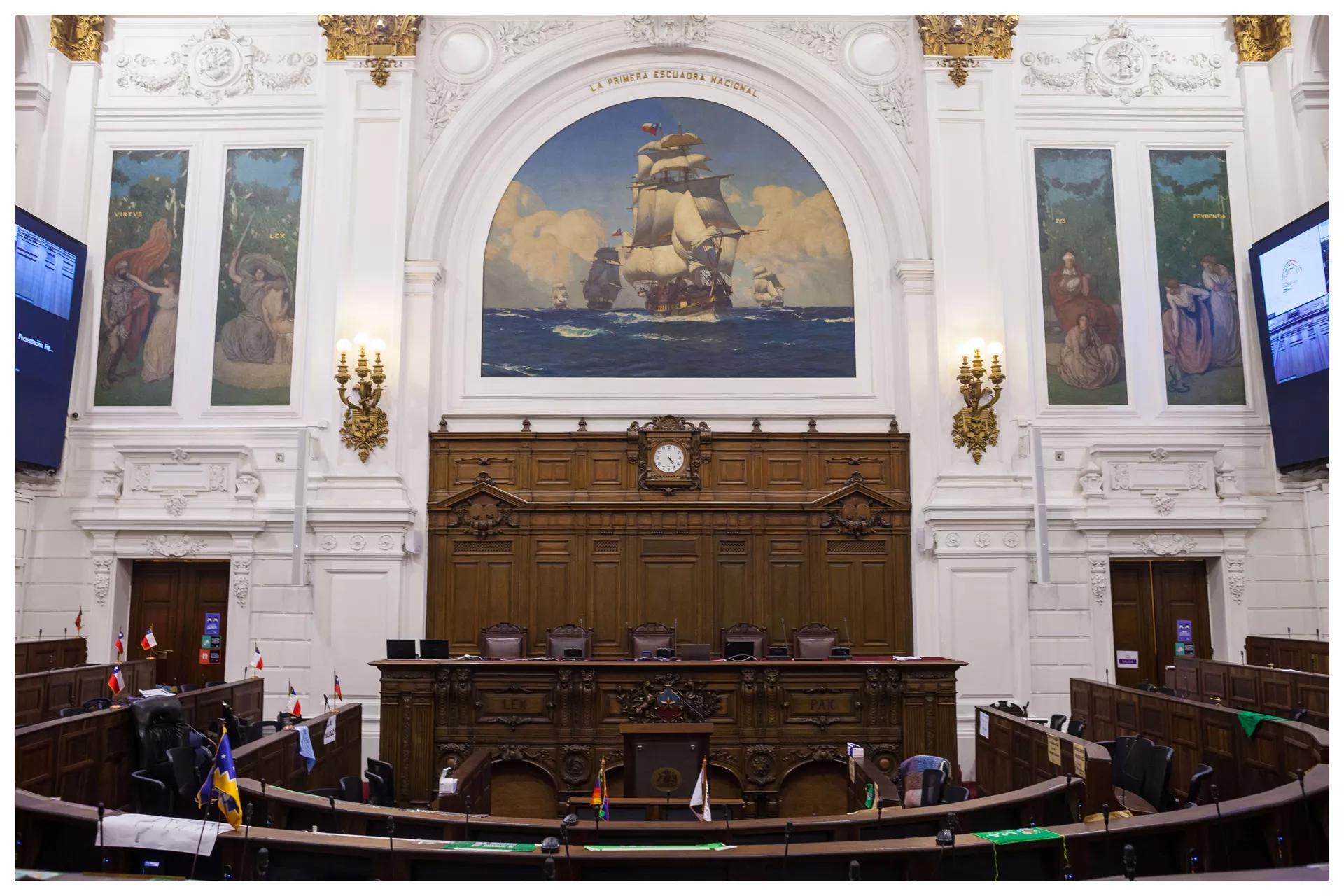

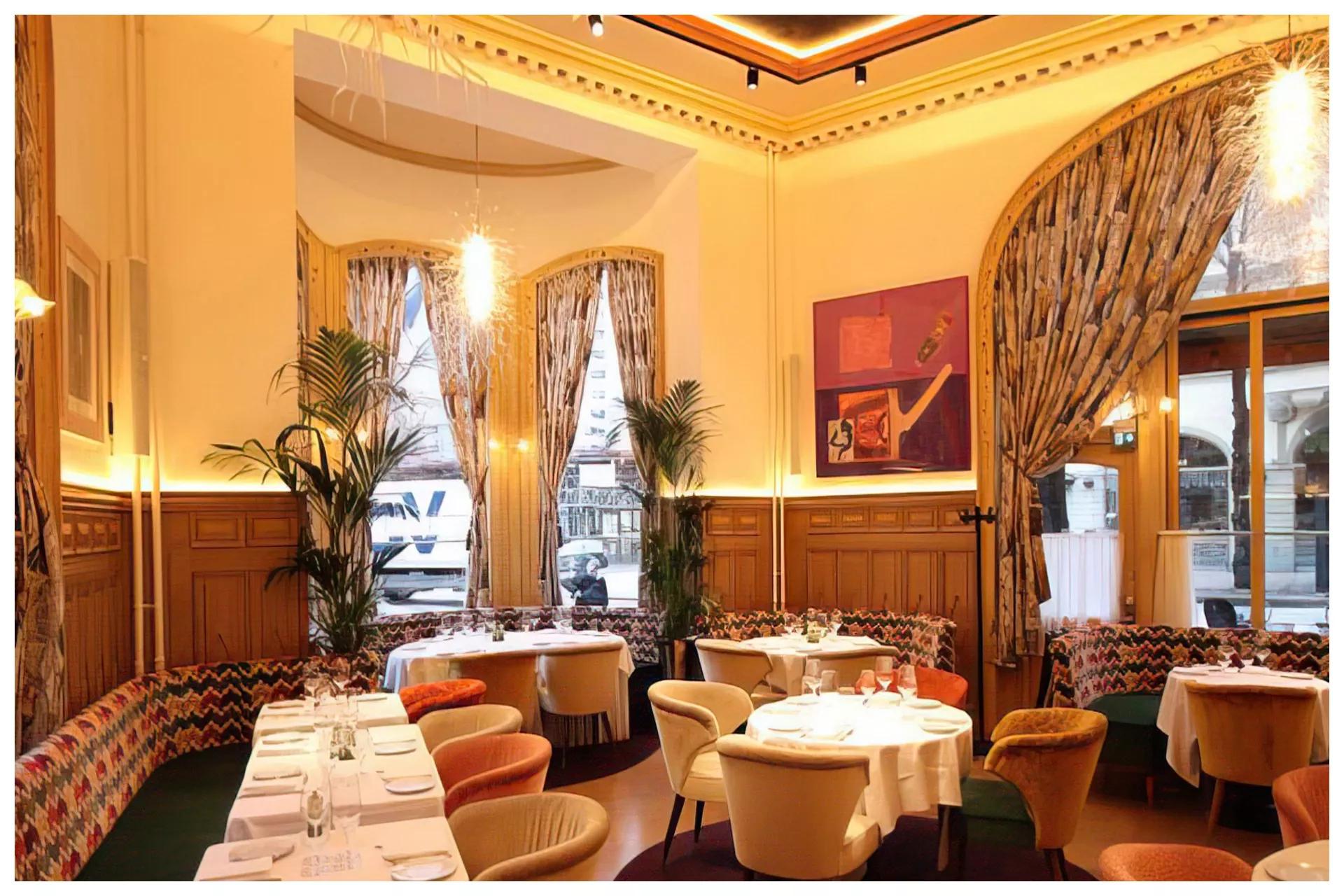

在上述每个场所,它们都经过挑选,并与建筑完美融合。隐藏在众目睽睽之下。

MSA12X 是一款有源波束转向阵列扬声器,经过专门设计,即使在具有声学挑战性的空间中也能表现出卓越的人声清晰度和音乐性。MSA12X 拥有全面的在线资源,支持简单明了的设计和安装过程,同时具有无与伦比的性价比,是各种安装场合的理想选择。



"我们选择Bose Professional MSA12X,因为它已经过测试和检验。我们在这里不是很有开拓精神--我们相当规避风险--所以我们选择了一个我们知道会有效的解决方案"。

帕特里克-库珀

教区财务主管

转向梁

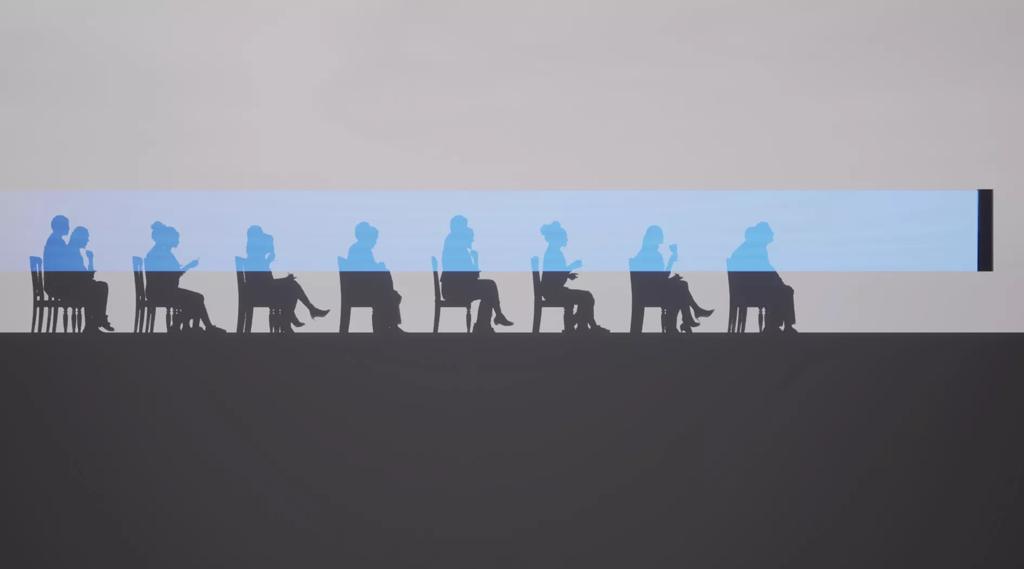

柱状线性阵列形成垂直波束,扩大了覆盖距离

柱状线性阵列技术形成垂直窄覆盖模式控制,在长距离上提供一致的前后声音分布,同时有效地控制声音投射向听众,避免外泄到地板或天花板上。

线柱配置的另一个优点是覆盖距离更远。在这种配置中,每增加一倍距离,声压级(SPL)的下降幅度仅为 -3 dBSPL,而传统扬声器的下降幅度为 -6 dBSPL。

无源线性柱状设备必须安装在人耳高度才能达到最佳性能。

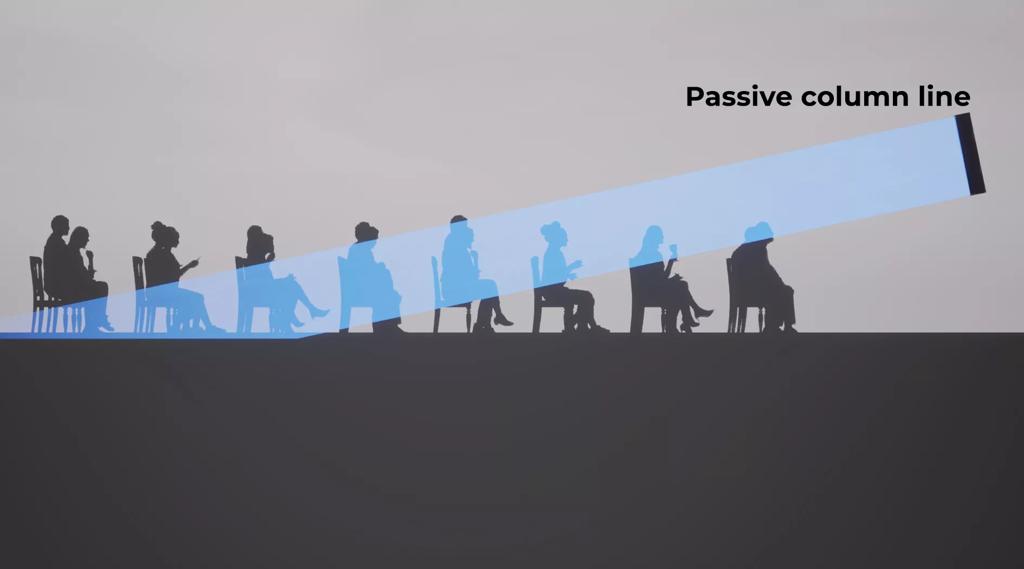

无源柱状需要机械对准,这需要牺牲覆盖范围

然而,在许多环境中,由于安装限制或扬声器附近可能存在现场麦克风,并非总是可以做到这一点。

当安装在理想高度位置时,这就需要机械瞄准,往往会影响整体覆盖范围。此外,由于它从墙面向下倾斜,有可能影响整体美观。

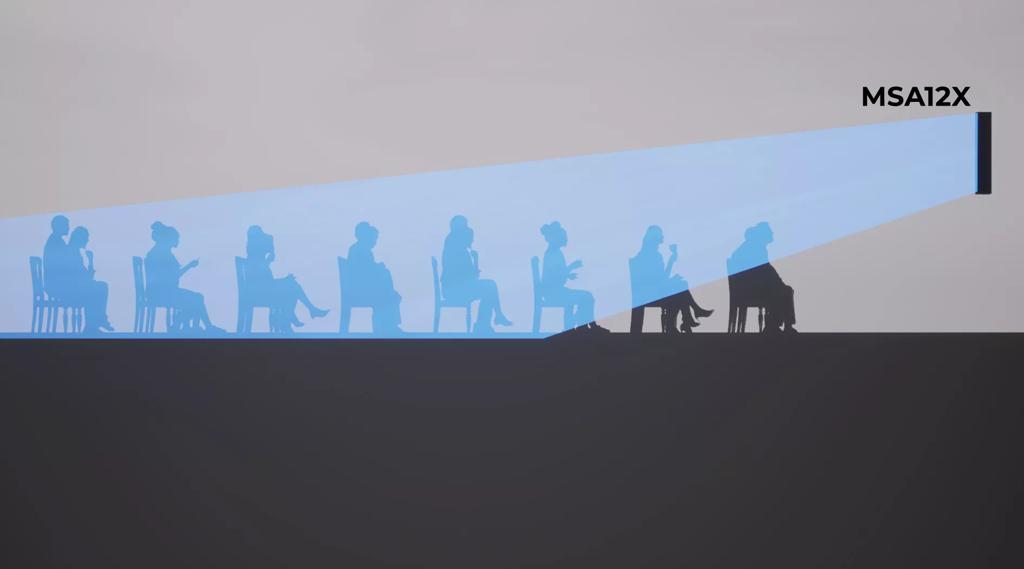

MSA12X 支持通过软件进行精准的电子对准

它具有多功能性,可安装在不同高度,并可通过软件精确瞄准。这样既能保证听众的最佳覆盖范围,又能减少拾取现场麦克风的可能性。

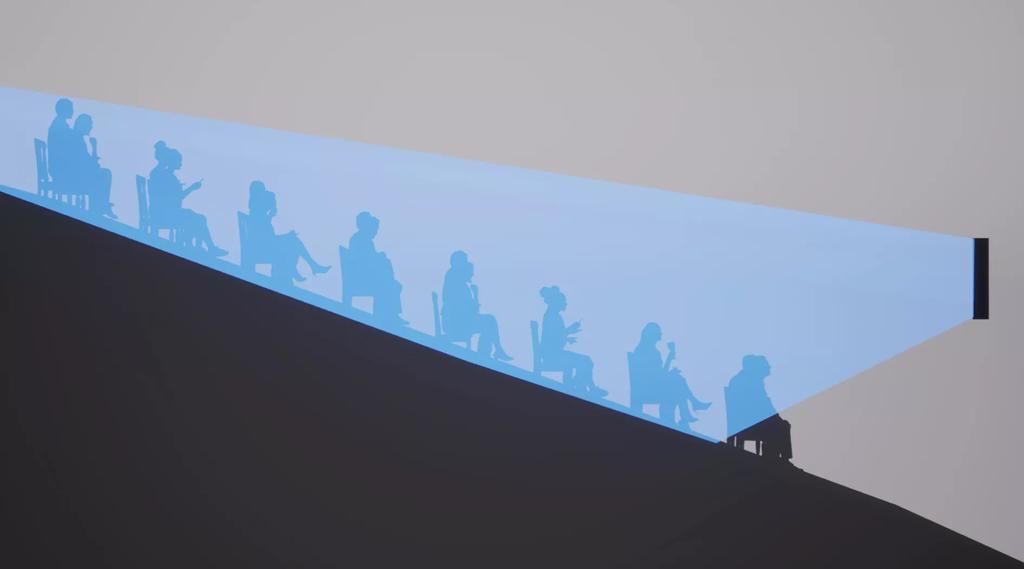

MSA12X 可用于倾斜地面,也可用于两个观众区

利用其数字波束控制功能,MSA12X 可将其应用范围扩展到无源线性柱状产品效果不理想的应用场合,如倾斜地面以及观众区分为主层和二层的场所。

根据阵列的安装位置和覆盖区域的形状,选择不同的波束模式。此外,您还可以在任何尺寸的模块配置(单、双或三)中部署双波束模式,并使用任何波束模式组合。根据阵列的安装位置和覆盖区域的形状,从三种不同的波束模式选项中进行选择。此外,您还可以在任何尺寸的模块配置(单、双或三)中部署双光束模式,并使用任何光束模式组合。

倾斜地面

它具有多功能性,可安装在不同高度,并可通过软件精确瞄准。这样既能保证听众的最佳覆盖范围,又能减少拾取现场麦克风的可能性。

倾斜地面

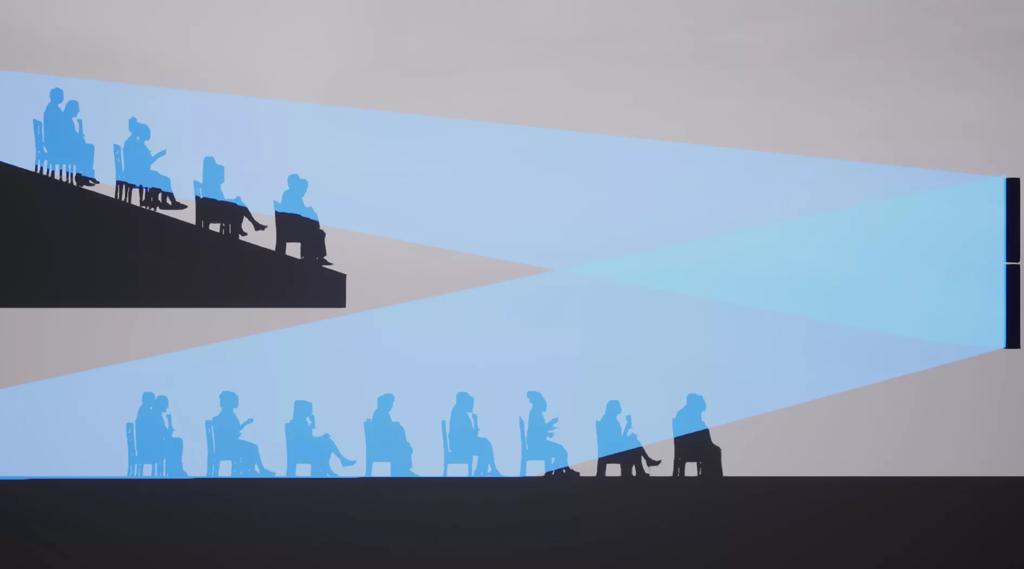

MSA12X 的双音束功能超越了传统扬声器或无源音柱,可将垂直音束一分为二,同时覆盖主楼层和阳台等不同区域。在 ControlSpace 生态系统中,MSA12X 可根据为场地配置的特定 "模式 "调整覆盖范围。例如,如果阳台无人居住,就可以关闭第二个光束。

转到产品页面

 请访问产品页面,全面了解 MSA12X 的技术规格。从这里,您可以访问和下载与产品相关的文档、软件和固件。

安装程序步骤



我们注意到安装人员对各种可转向阵列的不满。核心问题在于耗时的设计和安装过程,往往被过多的猜测所困扰。制造商的说明不够充分,导致必须现场排除故障并浪费时间

我们听取了您的意见,开发了一种新的解决方案,使 MSA12X 的设计和安装更加简单明了。一个便于安装人员使用的在线指导网页 ,提供了一个无缝的分步工作流程,可从一个网页上完成 MSA12X 的设计、配置和安装。

就此告别猜测,参考出色的在线说明,确保快速高效地完成设计和安装过程。

硬件

12 个独立控制和放大的 2.25 英寸换能器形成垂直声束,通过电子控制精确定位,覆盖整个听众席,同时减少影响清晰度的干扰性回声--无需机械瞄准或角度支架。

频率范围为 58Hz 至 18kHz,用于语音和音乐扩音。

铰接式换能器配置可提供 160° 的水平覆盖范围,为整个听众席提供一致的音调,确保每个听众都能享受到相同的声音体验。

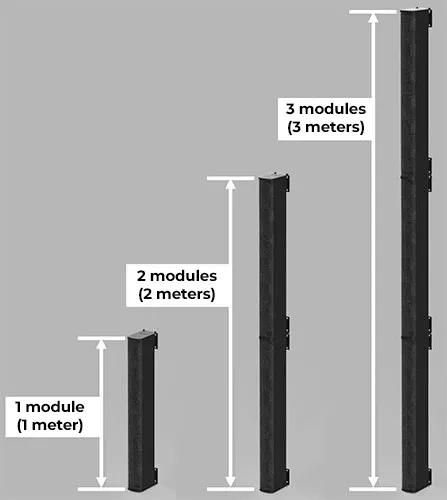

竞争对手要求提供各种 SKU,从而导致复杂性和交货时间延长,而 MSA12X 则 不同,它采用灵活的模块化设计 ,无需定制部件、订购或超大运输箱,即可轻松创建更大的垂直阵列。与竞争对手相比,您可以避免将船桅般大小的大型扬声器搬入会场所带来的挑战,这通常需要多个人和租用升降机。

有了 MSA12X,您只需添加第二个模块,输出就会放大 +3dBSPL,由于线源的特性,覆盖距离有效增加了一倍。此外,扩展模块还将低频截止频率从 400Hz 扩展到 200Hz,并改进了双光束功能。

扩展到三个模块后,声压级可进一步提高 1.5dB,并可将波束控制的频率降低到 130Hz,同时优化双波束功能。

1 个模块2 个模块3 个模块
最大 SPL @ 1 米112 分贝115 分贝(+3 分贝)116.5 dB (+1.5dB)
波束控制低至500 赫兹250 赫兹160 赫兹
双波束功能仅适用于语音寻呼可用于人声和音乐最适合人声和音乐

集成的 DSP 和 600 瓦(12 x 50 瓦)功放使 MSA12X 成为一个完整的自处理和供电解决方案,无需独立功放或扬声器处理器。

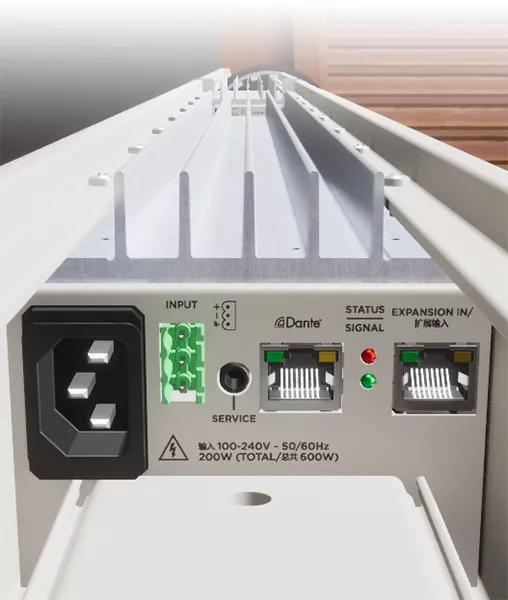

Dante® 数字音频网络接口 为音源和系统控制提供一条网线连接。将数字音频发送到 MSA12X,并使用相同的连接进行 ControlSpace 网络集成,从而实现从 ControlSpace 兼容处理器、终端用户控制装置和第三方控制系统进行控制、监控和波束预设调用。

此外,还提供线路电平输入 ,用于连接本地模拟信号源。

包括所有支架和互连电缆,无需订购额外部件。采用 "悬挂安装 "技术,安装过程更加简便。

点击视频查看双阵列安装配置。



当 MSA12X 成为联网的 Bose ControlSpace 系统的一部分时,最终用户可以在不同的波束预设之间进行切换 ,从而即时调整声音覆盖范围以满足他们的需求。

设计师只需为墙装控制面板或 ControlSpace Remote 应用程序等用户界面轻松分配可调用的波束预设,或为定时事件和第三方控制系统分配预设即可。

例如,可调用的终端用户预设可包括:半厅或全厅覆盖、会议室分区覆盖或阳台覆盖。单波束和双波束预设为用户提供了一种简便的方法,可针对观众人数不同的多功能空间调整波束覆盖范围。安装人员对设置进行配置,用户可通过软件进行操作。

虽然大多数列式线阵列主要用于人声应用,但 MSA12X 却在人声清晰度和音乐性方面表现出色。MSA12X 的设计使其不仅能提供清晰的人声,而且在与低音炮搭配时还能很好地增强音乐效果。

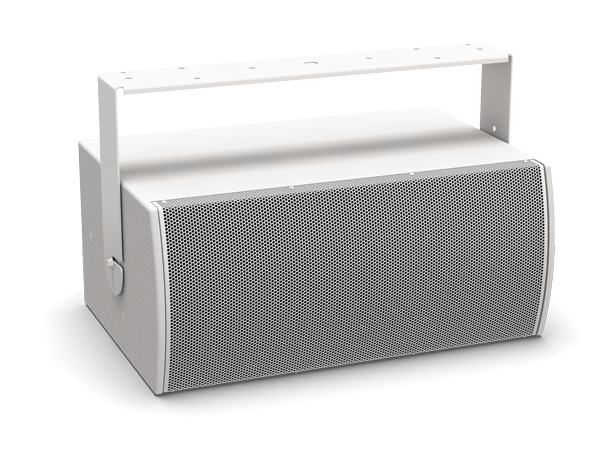

Bose Professional MB210-WR 无源低音炮 与 MSA12X 相匹配,可提供低至 37 Hz 的低频扩展。它在一个紧凑的外部级胶合板外壳中配备了两个 10 英寸高频率低音扬声器。

该设备随附一个 U 型支架 ,用于将其安装到墙壁或天花板上。在接下来的几张幻灯片中,我将介绍一款建议的Bose Professional 功放,它非常适合为该设备供电。

软件

Bose Professional 阵列工具 是将 MSA12X 设计到室内的第一步。 它是一款模拟和分析软件,允许音频系统设计师定义场地参数,在虚拟空间中对 MSA12X 进行战略定位,并在各种实际环境中准确预测其性能。一旦定义完成,该工具就会将其预测结果与 ControlSpace Designer 软件无缝同步,形成一个简化整个音频系统设计流程的工作流程。

Bose Professional ControlSpace Designer 是将Bose Professional 阵列工具生成的预测计算结果无缝集成到 MSA12X 的下一步。该应用软件还可使用一个用户界面配置和设计我们整个支持 ControlSpace 的处理器、智能功放和扬声器。

该软件还针对 MSA12X 提供编写设置、调用波束预设和实时监控等功能。

案例研究

查看 MSA12X 的近期案例研究和客户感言

布特拉清真寺

前往案例研究

泛美大学 - Ciudad UP 教堂

前往案例研究

穆迪卫理公会教堂

前往案例研究

阿诺德餐厅

前往案例研究

宣传册

请访问并下载手册,按您自己的节奏进一步探索 MSA12X。

这将使您更深入地了解其特性和功能。

系统

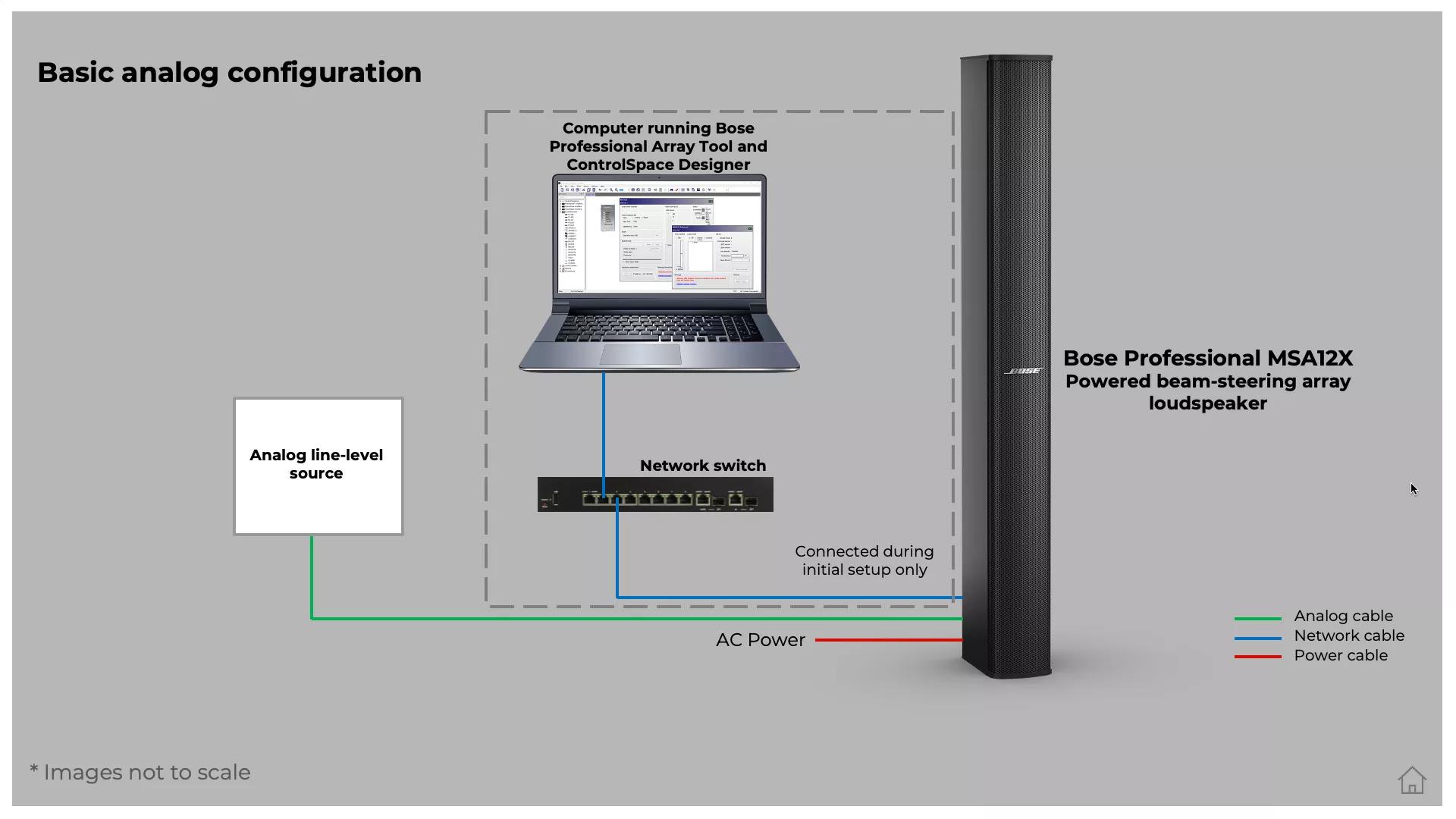

在这种配置中,MSA12X 通过接收模拟线路电平信号源,提供了一种方便的 "设置后即忘 "方法。一旦光束瞄准并编程,计算机和网络交换机就会在初始设置中发挥作用,随后即可断开连接,从而实现经济高效的模拟解决方案。

重要说明:Bose Professional 处理器不是必需的。但是,如果没有处理器,则无法动态调用光束预设或启用实时监控。

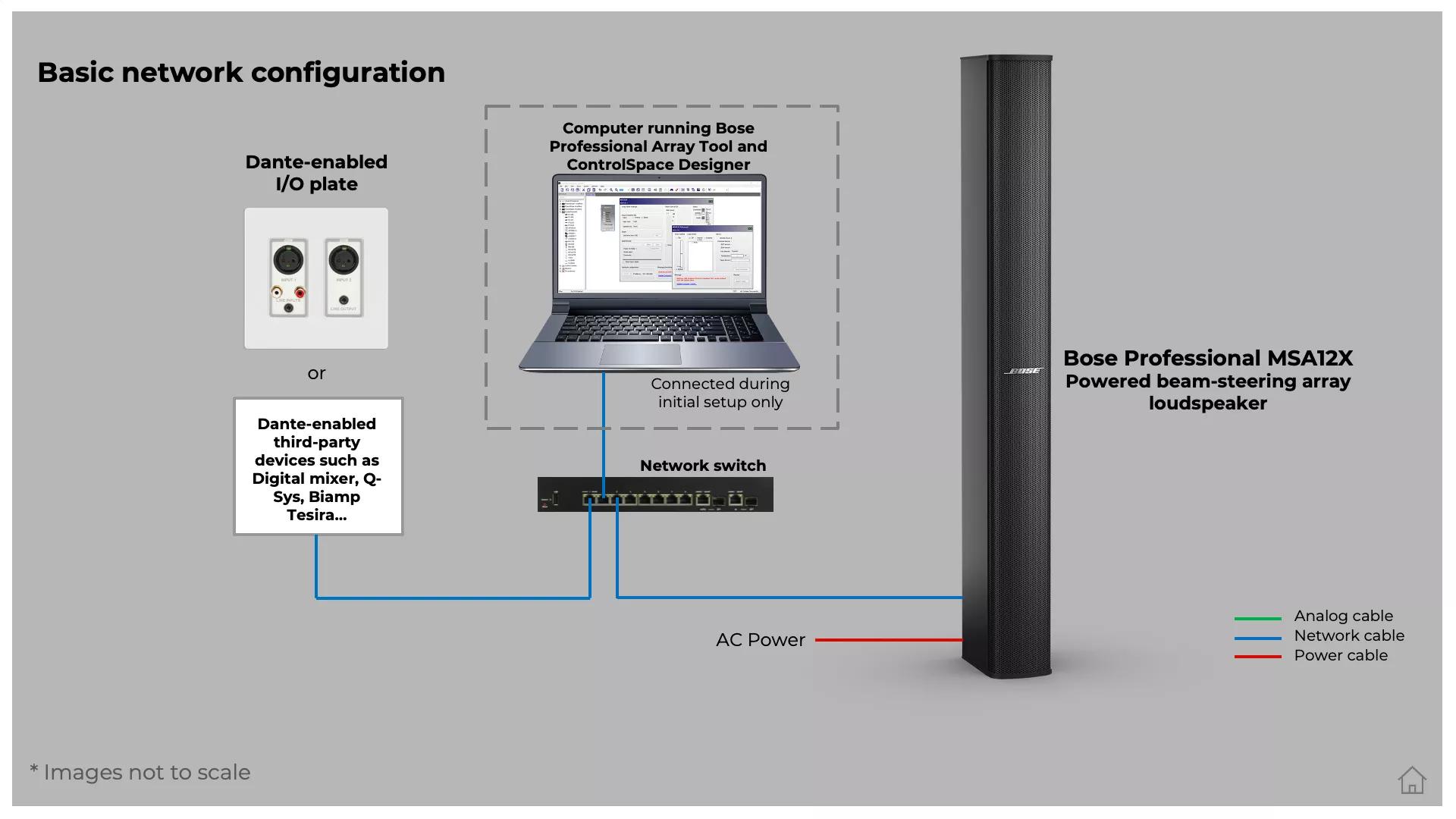

在这种网络布局中,MSA12X 可通过 Dante 传输无缝获取数字音频。这些数字音频可以来自支持 Dante 的输入/输出面板(如 RDL)、数字调音台,或作为更广泛的 Q-Sys 或 Biamp Tesira 系统中的一个组件。

与之前的配置类似,一旦光束对准并编程,计算机就可以断开连接,使其在 "设置好就不用管 "的模式下运行。不过,在这种模式下,计算机无法动态调整光束或提供实时监控。

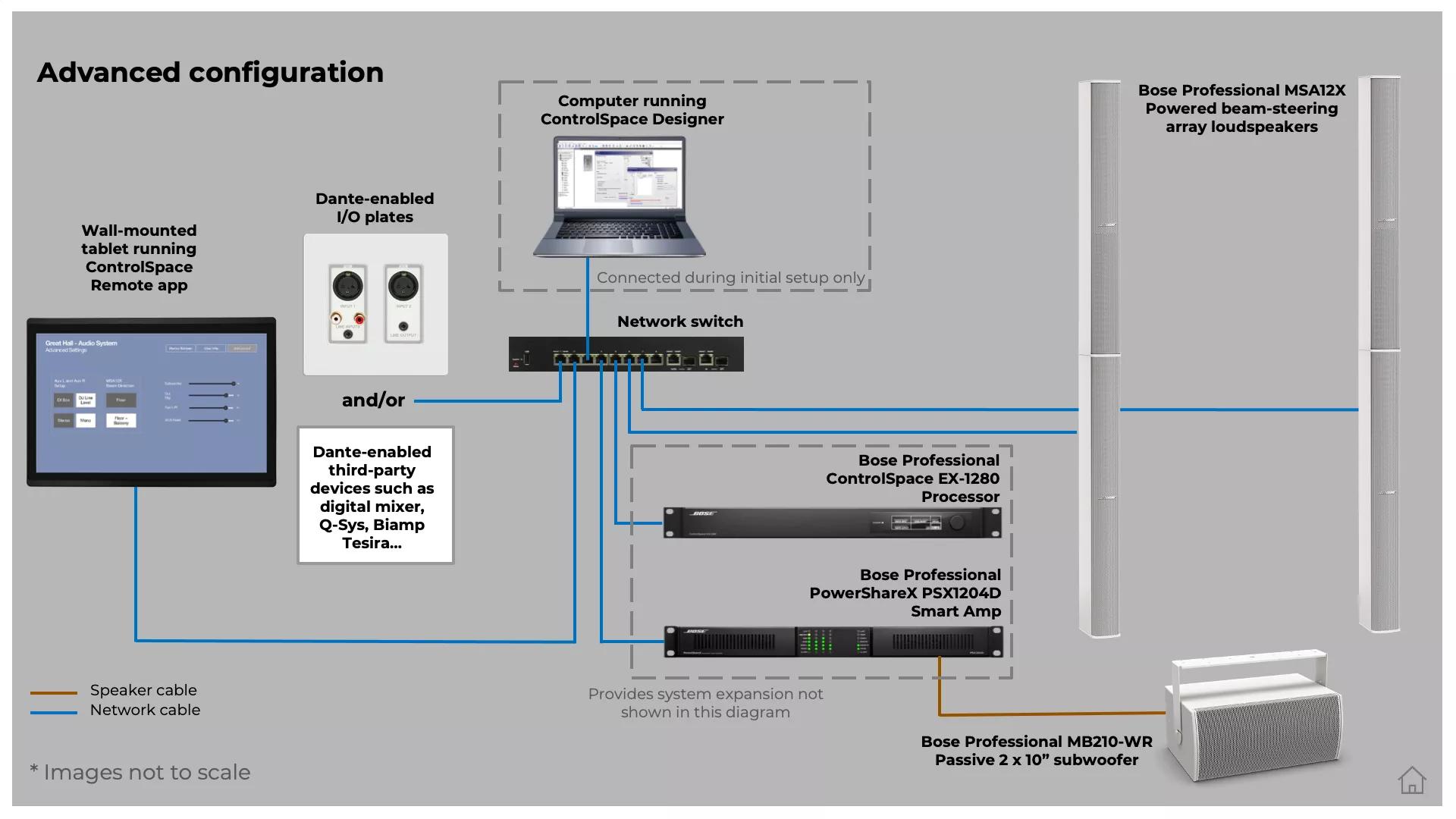

当 MSA12X 集成到一个全面的 ControlSpace 系统中时,其功能才能真正得到充分发挥。

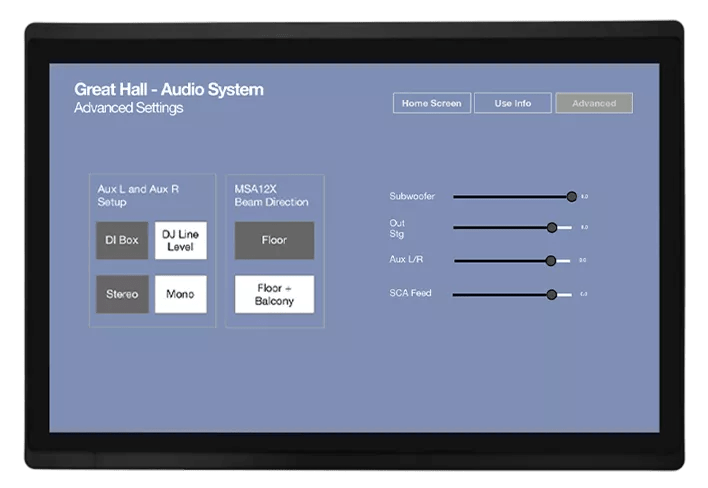

MSA12X 引入了光束预设调用功能,可通过平板电脑上运行的 ControlSpace Remote 应用程序进行调用,如左图所示。只需轻轻一按,这些按钮就能激活预设值,动态调整 MSA12X 的光束。这一功能在各种环境中都非常有用,从带有房间隔断的会议空间到带有二楼阳台的表演大厅,在不使用期间都可以关闭。

您还可以配合平板电脑和 ControlSpace Remote 应用程序一起使用,以激活 MB210 低音箱,实现音乐扩声。
